피틀러사(Pittler T & S GmbH)
Johannes-Gutenberg-Straße 1, 63128 Dietzenbach Tel : +49 6074 48730 www.pittler.de
기업방문	독일	디젠바흐

□ 상담기업

◇ Pittler T & S GmbH

○ Mr. Dr.-Ing. Markus Vos / Dipl.-Ing Stefan Petrach / Damir Pticar
○ Johannes-Gutenberg-Straße 1, 63128 Dietzenbach
○ Tel: +49 6074 4873 0
○ markus.vos@pittler.de / s.petrach@pittler.de / d.pticar@pittler.de
○ www.pittler.de

◇ DISKUS WERKE AG

○ Dipl.-Kfm. Bernd Rothenberger
○ DVS CSO, HQ of DVS Technology group
○ Tel : +49 6074 30 40 6-15
○ b.rothenberger@diskus-werke.ag

◇ DISKUS WERKE Schleiftschnik GmbH

○ Mutlu Isiguezel
○ Tel : +49 6-74 48 40-2 57
○ mutlu.isguezel@diskus-werke.de

□ 연수내용

◇ 공작기계 부문 세계 최고의 기술 보유

○ 피틀러는 DVS의 계열사로 연수단이 방문한 공장은 피틀러와 디스쿠스(Diskus)가 절반씩 사용하고 있었다. 피틀러 이외에 2개의 공작기계 회사가 DVS 그룹에 포함되어 있다.

○ DVS는 독일 전역에 디첸바흐(Diezenbach) 정도 규모의 생산 공장을 6개 정도 갖고 있다. DVS의 계열사인 피틀러는 기계의 부품을 제작하는 공작기계 부분에서는 세계 최고의 기술을 가지고 있는 회사로 120명의 종업원을 두고 있다.

○ DVS는 일본을 제외하고 자동차 생산에 가장 큰 영향력을 행사하고 있는 회사로 현대자동차도 DVS의 공작기계를 사용하고 있다. 현대와 같은 완성차 회사뿐만 아니라 자동차 회사에 부품을 공급하는 회사에도 많은 공작기계를 공급하고 있다.

○ DVS에 고용된 인력은 1,200명이며, 매출은 연간 2억6천만 유로에 이른다. 영업전략은 매우 단순하다. 사람이 많고 자동차가 많이 필요한 곳에 진출하여 공격적으로 제품을 홍보하는 것이다.

이런 공격적인 전략 덕분에 지난 15년 동안 독일 전체 공작기계 평균 성장률의 2배에 이르는 괄목할 만한 성장을 이루었다고 한다.

○ DVS의 성장을 높게 평가할 수밖에 없는 것은 이른바 M&A와 같은 생산 외적인 성장이 아니라 내부적인 성장을 통해서 달성한 성과이기 때문이다.

◇ 아시아 시장 22% 차지

○ DVS의 계열사인 피틀러의 전체 시장 중 아시아 시장이 22%를 차지하고 있으며, 매년 10%~15% 정도의 급격한 성장 추세를 이어가고 있다. 중국이 가장 큰 시장이고 이어서 한국, 인도 순이라고 한다.

미국시장도 매년 11% 정도씩 성장하고 있다. 지금까지 미국시장은 판매법인만 운영했지만, 앞으로 매출이 늘어날 것으로 보고 최근에 자체 공장을 만들었다.

◇ PITTLER의 연혁

○ 1889년 이 회사 설립자 '빌헬름 톤 피틀러'의 이름을 따서 '피틀러'라고 명명했다. 1903년 몇 개의 스핀이 동시에 작동하는 시스템을 최초로 가동하기 시작했지만 이후에 회사 자체도 정치상황이나 경제적 여건에 따라 부침을 겪게 되었다.

○ 1차 대전과 경제공황 때는 어려움을 겪기도 했지만 1945년에 동독지역 라이프찌히에서 활동할 때는 상당한 성장을 이루었다.

2차 대전을 거치면서 라이프찌히 공장이 문을 닫았지만 1949년 랑엔이라는 지역에서 다시 피틀러라는 이름으로 회사를 재건했다. 1961년에 처음으로 컴퓨터로 자동 운전되는 천공기계를 생산했다.

○ 1988년 CNC 기계를 별도 모델명으로 만들었고, 이후 수직가공기계, 그리고 1990년에 통일이 되고 나서 처음으로 자동화된 시스템으로 부품을 운반 수직가공 운반하는 시스템을 개발했다.

2002년 DVS그룹 계열사로 편입되었으며 2005년에 랑엔에 있던 공장을 이곳 디첸바흐로 이전해 왔다.

◇ 중소기업에 적용된 스마트공장

○ 프랑크푸르트 근처 디첸바흐에 위치한 Pittler T&S GmbH는 중소규모의 제조업체로서 지난 수년간의 집중적인 연구개발과 Pittler T&S 자체역량, DVS그룹내 다른 회사와의 협력 등을 통해 모든 머시닝센터를 포함하는 간편한 수직선반 생산을 넘어설 정도로 기능을 향상시켰다.

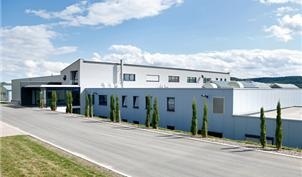

▲ 파틀러사 공장 외부 모습[출처=브레인파크]
○ Pittler 기술력은 광범위한 생산 솔루션을 위한 기술적 혁신과 고객 지향을 경영목표로 수립한 것으로 알려져 있다. 주요 이념인 '단위 비용 절감'을 바탕으로 1000만 여대의 선반을 전 세계적으로 공급한 경험과 노하우를 살려, 고객의 요구 사항들을 체계적으로 분석, 최첨단 연구 결과로 적용하여 회사 발전에 활용한다.

○ DVS도 트럼프와 마찬가지로 스마트 팩토리 구현에 앞장서고 있다. DVS는 많은 계열사의 정보와 신기술을 공개해서 플랫폼을 통해 공유하도록 한다.

이런 시스템을 통해 다른 엔지니어가 한 시스템 속에서 활용할 수 있도록 하고 있다. DVS는 이를 통해 계열사 직원들이 독자적인 기술을 바탕으로 고유의 특성있는 생산품을 만들어내는데 도움을 주고 있다고 본다.

○ 원자재가 자동 지게차에 실려 와서 제품을 생산한 다음 최종 운반과 포장까지 전 공정을 자동으로 하는 스마트 공장을 운영하고 있다.

○ 2016년에 24만 개 부품을 벤츠에 공급하기 위한 목적으로 벤츠의 주문에 따라 작업을 신속하고 정확하게 하기 위해 스마트 팩토리를 만들었다.

○ 운반, 공정, 세척, 측정, 코드새김, 마지막으로 측정을 거쳐 합격한 제품만 자동으로 포장이 되고 있었다. 공정 과정에서 이력이 등록되는 순간부터 벤츠도 이 부품에 대한 이력을 공유하게 되는 시스템을 갖추고 있다.

○ 칩에 저장되어 있는 정보를 가지고 완성품을 지게차가 자동으로 다음 장소로 이송하고 있고, 지게차는 충전도 스스로 하고 있다. 피틀러는 곧 칼스루에 인근 도시에 제2의 스마트팩토리 공장을 준공할 계획이다.

○ 스마트 팩토리에서는 연간 부품을 1,100만 개 정도 생산한다. 20초 마다 공작기계들이 필요한 부품 한 개를 생산하는 것이다. 이런 방법으로 아우디 자동차에 연간 3백만 개의 부품을 공급하고 있다.

○ 갈수록 에너지 절약이 테마가 되고 있고, 이산화탄소 배출 문제도 심각해지고 있는데, 이 공장은 이산화탄소 배출 0을 기록하고 있다. 현대화된 기어 장비를 생산하는 공장 내부가 병원만큼 깨끗한 상태를 유지하고 있다.

○ 또 다른 계열사인 디스쿠스(Diskus)도 공정 자동화에 많은 투자를 하는 기업으로 기계와 앱을 연결해서 휴대폰으로 운전을 할 수 있는 시스템을 갖추고 있다.

디스쿠스(Diskus) 페이스 그라인딩 한 가지 분야에만 집중하고 있는 회사이다. 1911년 설립되었으며 90명의 직원을 두고 연간 20대의 기계를 생산하고 있다. 온갖 모양의 부품을 모두 연마할 수 있으며, IONIC18 측정시스템은 디스쿠스사의 특허 기술이다.

□ 현장견학

◇ 피틀러사의 PV SL시리즈

○ 피틀러사의 PV SL(Pittler Vertical Self-Loading) 시리즈는 무거운 가공물의 황삭 작업뿐만 아니라 초정밀도가 필요한 마무리 작업에도 사용할 수 있다.

○ PV SL시리즈는 매우 복잡한 시스템을 밀링과 드릴링, 연삭작업을 통합하여 완벽하게 작업을 할 수 있게 설계했다. 또한 기계를 쉽게 동시 작동하게 하는 것뿐만 아니라 비생산시간을 크게 단축시켰다. 평행과 더불어 후속 작업을 동시에 할 수 있는 다중 스핀들 버전으로 사용할 수 있다.

○ PV SL시리즈는 단일/이중의 독립 스핀들과 크로스 슬라이드 모듈 개념을 기반으로 하고 있으며, 천연 화강암 베드를 선택적으로 사용하여 생산제품의 표면품질과 생산허용오차를 최적화한다.

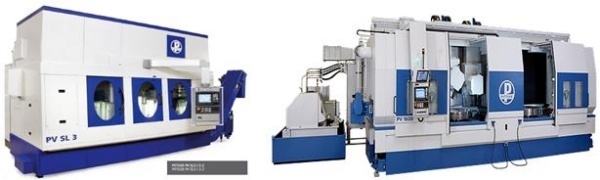

▲ 피틀러사의 PV SL(Pittler Vertical Self-Loading) 시리즈[출처=브레인파크]

○ 가공하는 큰 부품은 하나 또는 두 개의 클램핑 위치에서 완벽하게 완성시킬 수 있으며, Oscillating slide 시스템에서의 주요 작업시간 동안 셋업을 병렬식으로 할 수 있다.

다기능 공구 헤드의 선택은 수직 선반을 모든 종류의 생산 공정에서 거의 무한한 가능성을 가진 5축 머시닝 센터로 바꿀 수 있다.

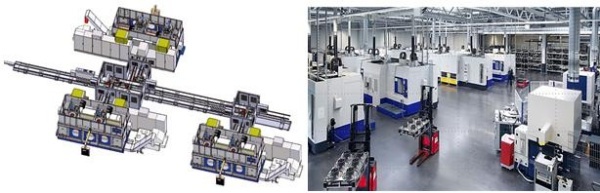

▲ Oscillating slide 시스템[출처=브레인파크]

◇ Pittler T&S 제품의 2가지 주요 성능 포인트

○ 직경이 큰 부품들의 작업도 생산라인에서 가능하게끔 지속적으로 확장되고 있으며 5,000mm 회전직경과 25톤까지의 무게를 가진 부품도 전혀 문제가 없다.

시스템 유연성을 지속적으로 개선하고 있으며 모듈들은 연삭, 밀링, 스카이빙(모서리깍음질) 면에서 기계의 성능향상이 요구되고 있다.

특히 대형 부품 심지어는 대칭적으로 회전하지 않는 요소가 있는 가공품까지도 rechucking없이 완전하게 가공을 한다는 것을 의미한다.

○ 피틀러가 생산한 공작기계가 가장 많이 사용되는 분야는 자동차로 65%에 이르며, 기계부품이 15%를 차지하고 있다. 피틀러가 자동차 회사의 주문 부품을 생산하는 비율은 20%이다.

◇ 부품생산은 R&D의 한 과정

○ 피틀러는 연간 2천 만 개의 승용차용 기어를 생산하고 있는데, 벤츠자동차에 들어가는 디스크 패드도 피틀러의 중요한 수입원이다.

공작기계를 생산하는 데만 집중하지 않고, 실제 공작기계를 이용해서 부품생산을 대행하면서도 수입을 올리는 것이다. 피틀러는 주문이 들어오면 최종 완성제품이 만들어질 때까지 고객과 항상 함께 하고 있다.

○ 공작기계만 생산하는 것이 아니라 생산한 기계를 가지고 부품을 직접 생산해 보아야 더 좋은 기계를 만들어낼 수 있다. 부품 생산과정에서 부족한 부분을 발견해서 수정하고, 새로운 기술을 개발할 수 있는 것이다.

피틀러가 부품 생산을 병행하는 것은 단순한 매출 증대에만 목적이 있는 것이 아니라 공작기계의 성능을 검증하고 새로운 혁신기술을 개발하기 위한 연구개발에도 목적이 있는 것이다.

◇ 내경 연마 공작기계 생산 Prewema

○ DVS는 한 그룹이기는 하지만 소속사의 독자적인 경영과 기술개발을 최대한 보장하고 있다. DVS에서 그룹이라는 것은 특정한 영향을 미치는 체제가 아니라 전체를 아우르는 우산 정도의 역할을 한다고 보면 된다.

역시 DVS 그룹의 일원인 프레베마(Pre-wema)는 내경 연마 공작기계 생산회사로 세계 시장의 82%를 점유하고 있다.

□ 질의응답

- 단순 부품만 생산하는지.

"기어 부품만 생산한다. 어셈블리 형태로 조립해서 완제품 형태로 할 수는 있지만 아직은 부품만 생산한다."

- 앞으로 완제품 생산을 할 계획은.

"자동차 회사들에게 지금은 부품만 받아가지만, 앞으로 외주 형태로 제작을 맡기는 시기가 올 수도 있을 것이다. 하지만 아직 그럴 계획은 없다.

테슬라도 자기들이 실제 생산하는 것은 아무것도 없다. 다 만들어진 것을 모아서 조립하는 것이다. 테슬라의 기어장치는 인도에서 생산하고 있다."

- 기어는 측정이 중요한데, 측정 시스템에 대해 말하면.

"10년 전에 우리가 만든 측정시스템이 표준화되어 있고, 기계 자체에 계측기가 포함되어 있다. 공정 과정에서 장비 자체 내부의 특정시스템과 공장 내부의 테스트공간을 통해 정밀 측정을 한다. 기어생산에 있어서 테스트는 필수적인 요소이다."

- 커터가 마모되었을 때, 교체시기를 어떻게 관리하는지.

"부품을 생산한 다음에 툴의 마모 정도를 측정해서 교체시기를 자동으로 알려준다."

- 전기자동차가 자동차 시장을 지배할 것으로 보는지

"전문가들은 2035년까지는 여전히 화석연료 자동차가 60%를 차지할 것으로 예상하고 있다. 이것은 자동차 부품을 생산하는 회사들의 공통적으로 하는 이야기이다.

정치를 하는 사람들이 정치적인 목적으로 목표치를 상행해서 말하는 것일 뿐이라고 본다. 2035년에도 60%의 화석연료 자동차가 운행된다는 것은 대단히 긍정적인 이야기라고 할 수 있다.

즉 전기자동차가 궁극적인 해결책이 될 수 있을 것인지는 아직 토의 중인 주제이다. 테슬라 배터리의 문제점을 아직까지 해결하지 못했다는 것을 눈여겨보아야 한다.

교통수단의 오염물질 배출을 줄일 수 있는 현실적 대안으로 디젤 모터가 다시 등장할 수밖에 없을 것이라는 것이 우리의 예측이다."

□ 제품소개

◇ 무단 변속기

○ 무단변속으로 제로에서 무한대까지 변속이 가능한 변속기로 승용차, 화물차, 중장비, 로봇 등에 사용 가능.

○ 기존 변속기는 등판부와 가속부에서 많은 에너지를 사용하는데, 무단 변속기를 쓰면 에너지가 절감되는 효과가 있음. 현재 16개국에 특허 등록이 되어 있으며 인도에 기술이전이 진행 중.

◇ 자동심장충격기

○ 환자의 심전도를 분석해서 전기 충격이 필요한지를 판단하고 필요하면 심장기능을 정상으로 돌릴 수 있는 의료장비.

○ 전원을 켜면 음성으로 심장 충격 방법을 안내하는 것이 가장 큰 장점으로 조작법을 모르는 사람도 음성을 따라하면 쉽게 작동할 수 있음.

○ 이미 30개국에 진출했는데, 독일에서도 이 기술을 이용한 제품을 만들어서 판매할 수 있도록 연결해 주는 역할을 해 주기 바람.

◇ 텅스텐 재활용

○ 폐 텅스텐을 가공하여 재활용 텅스텐 제품을 만드는 기술 개발을 했으며, 용광로에 들어가는 폐로 텅스텐 대용으로 사용할 수 있으며 원가를 25% 절감

○ 텅스텐도 가격이 오르고 있기 때문에 쓰고 남은 텅스텐을 사용할 회사를 찾고 있음. 본 제품은 ISO 9001 인증을 받았으며 이스라엘의 이스타에 납품을 하고 있음.

□ 상담의견

○ 독일 강소기업의 도제시스템에 대한 설명을 듣고 당사 기술인력 육성에 대해서도 도제 교육을 도입하는 문제에 대해 고민해볼 수 있는 시간이었다.

○ 한국의 주 고객이 현대자동차이다. 전세계 자동차회사와 거래하는데 일본에만 진출을 하지 못했다고 한다.

○ 매출은 2000만 유로 정도이고 1000명의 직원이 있고 유한회사, 가족회사라고 한다. 지금은 스마트공장을 만들어 테스트중이다.

○ 내년 3월경 한국기계전시회에 참여하기 때문에 그때 다시 만났으면 좋겠다고 한다. 이렇게 한 가지 기술로 100년을 넘게 중소기업이 유지하는데 기업 간 협력으로 상생하는 것이 매우 부러웠다.

○ 회사 엔터런스에 전시된 100년이 넘은 선반기계가 하나의 예술작품처럼 보였다. DVS선반/기어장치/그라인딩의 주력회사로 '사람이 많고 자동차가 많은 곳엔 어디든지 간다'라는 모토로 아시아에서는 중국, 한국, 인도 시장을 개척하고 있었다. 역시 4.0 산업 선두주자로 두 가지 작업을 하나로 수행하는 기계로 생산비용 절감, 정밀도 상승의 효과가 있다고 한다.

○ 전기자동차가 되면 배터리 수명 관련 에너지 배출 최적화 되는 문제는 아직 아무도 해결 못하고 있기에 여전히 디젤모터를 생각한다고 한다.

커팅과 그라인딩에서 최고 기술을 가진 회사라고 하여 (주)티에이 입장에서는 절대적으로 공략해 보아야 할 회사라는 생각이 들었다.

○ 기계 가공의 현재와 미래를 보게 되어 정말 좋은 경험이었으며 회의실에서 그들의 열정을 느낄 수 있었다. 단순한 회사 방문자라 생각지 않고 새로운 파트너를 맞이하는 듯한 느낌을 받을 정도로 회사를 소개하며 하나라도 더 알리기 위하여 노력하는 모습에 감동받았다.

○ 현장 실습도 정말 좋았다. 현장이라 느껴지지 않을 만큼 밝고 깔끔했으며 가공공장에서 흔히 볼 수 있는 오일 누수나 스크랩은 전혀 볼 수 없었다.

○ 사실 현장 근무를 원치 않게 되는 이유 중 하나가 형편없는 근무 환경 탓이 크다고 보는데 그런 선입견을 없애줄 정도로 깔끔한 환경과 그런 환경을 유지시켜주는 피틀러사의 장비 유지보수 부분에 많은 생각을 하게 만들었다.

○ 절삭 가공 공정에서의 Industry 4.0의 표본을 보는 듯 했다. 가공 설비를 최대한 가까운 근거리 배치를 하고 기계와 기계 가공 공정을 로봇이 로딩, 언로딩하면서 신속하게 연속적 작업이 가능하도록 프로그램화 된 것은 앞으로 스마트 팩토리의 표본이 아닌가 싶다.

○ 제조업 4.0을 실현하기 위해 스마트공장의 시연을 볼 수 있었던 좋은 기회였다. 단순하면서 반복적이고, 복잡하면서 시간이 걸리는 일까지 로봇 기술을 이용하게 되면 무궁한 산업발전을 기대할 수 있을 것 같다.

○ 공작기계 제조회사로서 S축 드릴링머신의 가공법을 배웠으며, 기업의 역사(시간)에서 기술발전의 무한한 가능성을 보았다.

○ 우리 회사도 기어가공을 하고 있어 관심 있게 보았다. 국내에는 아직 다수의 장비가 도입되지 않았으나 곧 여러 장비가 도입될 것이라 생각되었다.

100년 기업이 하루아침에 이루어진 것이 아니라는 것을 기술력을 보고 절실히 느꼈다. 국내에도 흔한 기어가공 장비이지만 피틀러사는 다른 회사와 달랐다. 함께 있는 기어 연마가공장비의 제작도 흥미로웠다.

○ 세계 최고의 트랜스미션 제작회사인 ZF사와 GETRAG사가 이 기어제작 장비의 힘이란 것을 알았다. 독일차가 세계적인 명차인 것이 독일의 이런 기초기술이 탄탄하기 때문이란 걸 새삼 느꼈다.
